专利类型：中国发明

专利号：ZL201510322037.0

授权日：2017.09.22

本发明属于机械工程领域，创新点：1、阶梯卸料板；2、反顶装置；3、多工位连续冲压。应用范围：IT产业。市场前景前景广阔，潜力巨大。

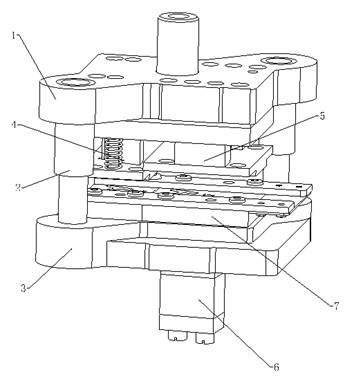

技术方案（见附图）：一种电子接线片阶梯压板冲裁折弯工艺装备，包括反顶机构、冲裁机构、折弯机构，上下模座通过导柱配合安装；

冲裁机构、折弯机构并列排布在上底板下方的固定板；

固定板向下设有若干卸料螺钉，冲裁机构、折弯机构中的凸模上端并列连接在固定板上，下端分别连接在对应的冲裁压板和折弯压板上，所述压板装配在卸料螺钉上，并设有与冲裁凸模、折弯凸模相匹配的导孔；

冲裁压板与固定板之间对应设有橡胶垫块；折弯压板与固定板之间的导柱上对应设有卸料弹簧；

下模座上方设有凹模，凹模设有与冲裁凸模、折弯凸模相对应的冲孔；

凹模由分别对应冲裁机构和折弯机构的两部分装配组成；凹模上方两侧设有对应工件的导板；对应冲裁压板一端的导板向外延伸，并在两侧导板之间设有承料板；

冲裁压板和折弯压板底部与导板相匹配的缺块。

顶板两端向外设有凸缘，冲裁冲孔内部设有与该凸缘相匹配的滑槽；顶板厚度小于凹模厚度，滑动配合在冲裁冲孔内部；装配后的顶板上端面与凹模上表面处于同一水平面。

冲裁凸模、折弯凸模的长度分别对应装配顶板后冲裁冲孔的深度和折弯冲孔的深度。

固定板与上模座之间设有垫板，固定板通过螺栓及销钉配合安装在上模座上。

压板所对应卸料螺钉底端通过螺纹连接在压板上，上端通过滑动配合穿过固定板和上模座内部。
