专利类型：中国发明

专利号：ZL201510255033.5

授权日：2017.02.01

本发明属于机械工程领域，创新点：1、双履带同步上、下模；2、不间断连续无级冲压；3、凸轮驱动上模往复直线运动。应用范围：冷弯成形；交通运输；光伏电子等。市场前景前景广阔，潜力巨大。

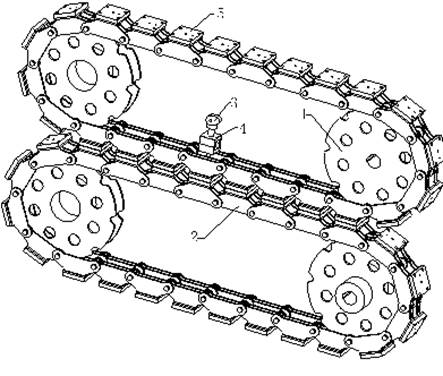

技术方案（见附图）：一种双履带凸轮连续冲压模具，包括上下对应设置的两个履带轮和冲裁机构组成，上下对应的两个履带轮都是由履带装配在链轮上构成的；所述履带是由链块铰接组成的，上、下履带轮上的链块相互对应；上履带链块上部均设有上模，相对应的下履带链块上设有相对应的下模；

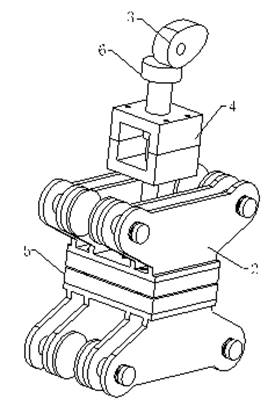

冲裁机构由凸轮和冲模组成，上履带轮中部设有通过支架连接的固定板，固定板上设有导孔，与履带上模所设冲孔相匹配的冲模配合放置在固定板导孔内；对应冲模上端设有凸轮。

各链块之间由连接轴连接，链轮上设有对应连接轴的缺口；冲模从上到下为依次减小的阶梯状；固定板上设有对应冲模外径的导孔，内部设有对应冲模的卸料弹簧；凸轮偏心距与冲模的工作行程相匹配；履带上模通过相匹配的螺栓连接在链块上；上履带上模固定连接有定位销，下履带上模设有与定位销相匹配的销孔；所述履带下方对应冲模设有废料箱。
