专利类型：中国发明

专利号：ZL201410698051.6

授权日：2016.08.17

本发明属于智能制造领域，创新点：1、柔性自适应无孔凹模；2、柔性卸料装置；3、连续无级冲压。应用范围：新能源材料与器件；高铁；地铁；航空航天。市场前景前景广阔，潜力巨大。

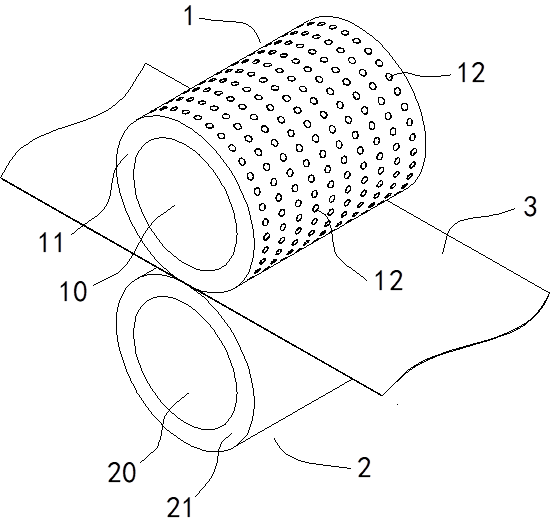

技术方案（见附图）：一种超薄钢带连续滚冲装置，该滚冲装置具有一对滚压配合的上模辊与下模辊，所述上模辊和下模辊包括一对平行设置的中心基辊，在两中心基辊外均包覆有胶筒构成覆胶辊，在所述上模辊的中心基辊外围绕圆周均匀的径向固设有若干柱状的金属模芯，各柱状金属模芯的外端面与对应胶筒的外表面齐平。

所述的柱状金属模芯的内端面顶装在上模辊的中心基辊表面或插装在上模辊的中心基辊表面对应开设的盲孔中或旋装在上模辊的中心基辊表面对应开设的螺纹孔中。

本发明的超薄钢带连续滚冲装置是利用上模辊胶筒内安装的金属模芯与下模辊表面胶筒的弹性配合实现在超薄钢带上的连续冲孔，由于上、下模辊均采用了覆胶辊结构，因而无需在两模辊上设置对应配合的凸模块和凹模孔，不仅大大的降低了设备的生产成本，也解决了传动机构零件磨损对两模辊配合精度的影响，从而有效降低了设备的维护成本，提高了设备的生产效率，而且，两覆胶辊滚压配合在实现连续冲孔的同时通过表面包覆的胶筒有效的避免了超薄钢带的挤压变形，提高了钢带的平整度，同时，下模辊采用表面光滑的覆胶辊可以避免金属残片在下模辊表面停留，实现自动卸料，从而有效解决了现有技术中金属残片容易堵塞凹模孔的问题。
