专利类型：发明专利

专利号：ZL201710305504.8

授权日：2018.08.28

本发明属于自动化加工装置领域，具体涉及一种自动计重分堆的微小电子线圈成形后的剪线头装置。

本发明的具体技术内容为：一种自动计重分堆的微小电子线圈成形后的剪线头装置，包括从动辊、裁剪机构、传送带。裁剪机构包括对应设置在上剪辊上的上切盘和对应设置在驱动辊上的下切盘，上切盘和下切盘相邻端面侧沿相互接触；从动辊上设有连接驱动辊的传送带，所述传送带靠近裁剪机构侧部，传送带上端面均匀分布有若干与微小线圈内腔相匹配的凸台；驱动辊的侧下方设有分拣导板，分拣导板下方对应设有线圈收集盒和线头收集盒；线圈收集盒通过电磁称重器固连在支架上，线圈收集盒下方设有打包盒；所述线圈收集盒出料口上设有控制闸门。

创新点在于利用机械自动化装置将手机中的马达部件含有的电子线圈线头进行自动切剪，提高了生产效率。应用范围包括含有自动马达部件的各种电子元器件生产过程中需要将电子线圈进行剪切的生产过程，能有效代替人工工作，降低人工的工作强度，提高产品的生产效率。

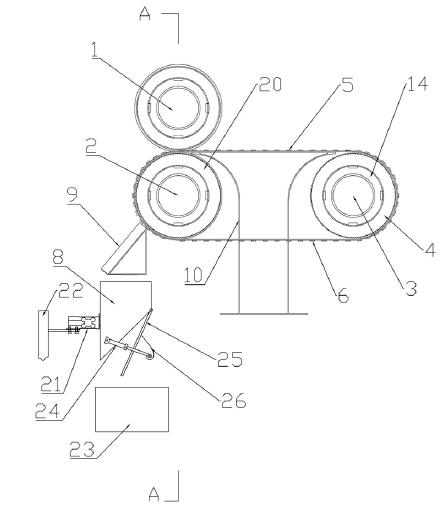

本装置的主视简图
