专利权人：苏晨

专利类型：中国发明

专利号：ZL201510684247.4

授权日：2018.04.20

本发明属于一种通用机械工装卡具领域。

创新点本发明所提供的一种电动扳手，结构简单，操作简便，通过电机驱动一根驱动轴，带动多个从动螺母套，对于圆周状布置的紧固螺母，可同时进行紧固操作，提高了工作效率，便于实现纯机械化操作。

应用范围机械工程中，常有带外螺母的紧固件呈圆周状分布，数量为三个、四个、五个或多个，如：汽车轮胎的紧固螺母。通常的紧固作业方式为人工加测扭扳手手工操作或定扭电动扳手操作。这种作业方式一次只能紧固一只螺母，并进行多次重复操作，工作效率较低，不利于机械化操作。

近年来我国制造业持续快速发展，尤其当前正处在中国制造2025计划大发展时期。本发明在零部件装配中可同时进行紧固操作，提高了工作效率，有利于全智能装配线的应用。初步分析可提高螺母类装配效率30%以上，还可适当减轻装配工人重复操作疲劳感。

附图说明

图1是本发明所提供的一种电动扳手的结构示意图；

图2是驱动盘总成结构示意图；

图3是驱动轴结构示意图；

图4是从动轴结构示意图；

图5是驱动齿轮的剖视图；

图6是图5的右视图；

图7螺母套的剖视图；

图8是图7的右视图；

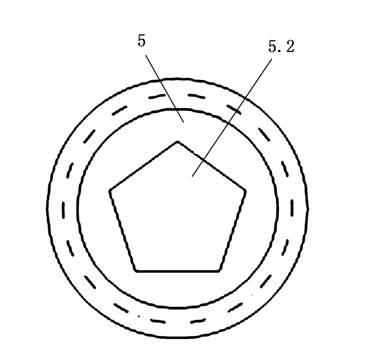

图9是图7的左视图。





图1                                    图2



图3                                  图4











图5

图6

图7







图8



图9





1、一种电动扳手，其特征在于：包括驱动盘（1），在所述驱动盘（1）上转动配合连接一个驱动轴（2）和一组从动轴（3），所述从动轴（3）设置在以所述驱动轴（2）为圆心的同一圆周上，在所述驱动轴（2）上连接一个驱动齿轮（4），在每个所述从动轴（3）上均连接一个螺母套（5），在每个所述螺母套（5）的外侧均设有与驱动齿轮（4）相啮合的从动齿（6）。

2、根据权利要求1所述的一种电动扳手，其特征在于：在所述驱动盘（1）上还设有一个齿圈（7），齿圈（7）与每个所述从动齿（6）均相互啮合。

3、根据权利要求1所述的一种电动扳手，其特征在于：所述驱动轴（2）与所述驱动齿轮（4）通过第一定位球（8）连接或通过磁性连接。

4、根据权利要求3所述的一种电动扳手，其特征在于：所述驱动轴（2）内设有第一通孔（2.1），在所述第一通孔（2.1）内设有第一定位球（8），所述第一定位球（8）通过第一弹簧（10）和第一螺钉（11）固定在所述第一通孔（2.1）内，所述第一定位球（8）的球心位于所述驱动轴（2）的相应端面以外。

5、根据权利要求1所述的一种电动扳手，其特征在于：所述从动轴（3）与所述螺母套（5）通过第二定位球（9）连接或通过磁性连接。

6、根据权利要求5所述的一种电动扳手，其特征在于：所述驱动轴（3）内设有第二通孔（3.1），在所述第二通孔（3.1）内设有第二定位球（9），所述第二定位球（9）通过第二弹簧（12）和第二螺钉（13）固定在所述第二通孔（3.1）内，所述第二定位球（9）的球心位于所述驱动轴（3）的相应端面以外。

7、根据权利要求1所述的一种电动扳手，其特征在于：所述螺母套（5）的一侧设与所述相应从动轴（3）相连的轴孔（5.1）、另一侧设有螺母孔（5.2）。
