专利类型：实用新型

专利号：ZL201410725122.7

授权日：2017.08.01

本发明属于锂离子电池附属部件技术领域，具体涉及一种锂离子电池用阻燃密封圈；该密封圈包括下列原料按照重量份数配制而成：尼龙6?100份，磷酸三苯酯5~10份和环保阻燃母料8~12份；所述环保阻燃母料包括下列原料按照重量份数配制而成：尼龙6?8份、聚四氟乙烯0.45份，红磷1.5份和乙烯基三乙氧基硅烷0.13份；具有环保、价格低廉，物理机械性和阻燃性优越的优点。

技术领域

本发明属于锂离子电池附属部件技术领域，具体涉及一种锂离子电池用阻燃密封圈。

背景技术

圆柱锂离子电池密封圈由于其电池内部使用有机电解液的特殊性，因此需要 密封圈在具备优异的物理机械性能的同时还应该具有阻燃性，目前圆柱锂离子电池密封圈采用的材料主要有尼龙和阻燃密封圈，采用尼龙主要是由于其具有 优越的物理机械性能所决定的，但锂离子电池内使用有机电解液等，在电池被 滥用的情况下会出现燃烧的情况，因此使用尼龙存在着巨大的安全隐患；当采用阻燃密封圈，如氟塑料等时，虽然解决了阻燃的问题，但其物理机械性能，同时采购成本高。

发明内容

本发明的目的在于克服现有技术中的缺陷，而提供一种具有环保特性、价格低廉、物理机械性和阻燃性优越的锂离子电池用阻燃密封圈。

本发明的目的是这样实现的：该密封圈包括下列原料按照重量份数配制而成：尼龙6～100份，磷酸三苯酯5～10份和环保阻燃母料8～12份；所述环保阻燃母料包括下列原料按照重量份数配制而成：尼龙6～8份、聚四氟乙烯 0.45份，红磷1.5份和乙烯基三乙氧基硅烷0.13份。

一种锂离子电池用阻燃密封圈，所述该密封圈包括下列原料按照重量份数配制而成：尼龙6 100份，磷酸三苯酯5份和环保阻燃母料12份；所述环保阻燃母料包括下列原料按照重量份数配制而成：尼龙6～8份、聚四氟乙烯0.45份，红磷1.5份和乙烯基三乙氧基硅烷0.13份。

一种锂离子电池用阻燃密封圈，所述该密封圈包括下列原料按照重量份数配制而成：尼龙6～100份，磷酸三苯酯10份和环保阻燃母料8份；所述环保阻燃母料包括下列原料按照重量份数配制而成：尼龙6～8份、聚四氟乙烯 0.45份，红磷1.5份和乙烯基三乙氧基硅烷0.13份。

一种锂离子电池用阻燃密封圈，所述该密封圈包括下列原料按照重量份数 配制而成：尼龙6～100份，磷酸三苯酯9份和环保阻燃母料10.6份；所述环保阻燃母料包括下列原料按照重量份数配制而成：尼龙6～8份、聚四氟乙烯 0.45份，红磷1.5份和乙烯基三乙氧基硅烷0.13份。

一种锂离子电池用阻燃密封圈，所述该密封圈包括下列原料按照重量份数配 制而成：尼龙6～100份，磷酸三苯酯8.3份和环保阻燃母料10.6份；所述环保阻燃母料包括下列原料按照重量份数配制而成：尼龙6～8份、聚四氟乙烯 0.45份，红磷1.5份和乙烯基三乙氧基硅烷0.13份。

本发明的原料是经过大量的理论研究和与实践结合最终筛选得出的，且上述原料及添加剂无毒环保，对环境及身体无不良影响，并且燃烧后不产生有毒有害环境及身体的气体及烟尘颗粒。其中，尼龙6具有柔韧性好，耐磨力强，耐油抗震等特点，且适用于制作高压垫圈，密封圈等。红磷是一种用途很广的新 型环保阻燃剂，其可用作环氧树脂等多种聚合物阻燃剂，具有用量少和效果好特点。磷酸三苯酯具有低挥发性，熔沸点低和良好的电气特性，当电池体系温度上升时，磷酸三苯酯迅速处于游离状态，增强了电池体系的阻燃性。聚四氟乙烯具有良好的阻燃性，因为它的极限氧指数可高达95％，也就是说它需要95％ 的氧才能点燃和保持火焰，可以有效的防止火焰的漫延。乙烯基三乙氧基硅烷可防止添加剂在高温下析出，并使阻燃母料有均匀的分散性。

对通过本发明制成的密封圈进行进一步性能测试，其使用性能和阻燃性能如下：1、相同注塑条件注射阻燃尼龙塑料，然后测定其抗拉强度，伸长率，气密性、阻燃性。2、配制有机溶剂：碳酸乙烯酯、碳酸二甲酯按1∶1质量比混合得到有机溶剂。3、根据锂离子电池内部材料易燃成分，制成阻燃尼龙复配合物， 测定氧指数，其方法为：制备空心管燃尼龙塑料，使空心中加满吸入有机溶剂的聚乙烯无纺布时，有机溶剂与阻燃尼龙的质量比：1∶2∶2。

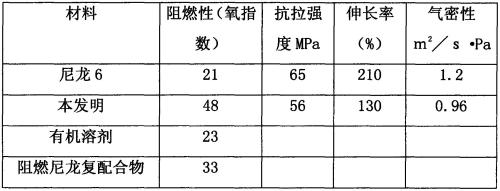

其性能参数如下表：

由上表可知：本发明为阻燃母料的阻燃剂具有优良的的阻燃特性确保锂离子电池在遇到突发情况时不会燃烧，使锂离子电池安全性能得到提高。并且自身的良好的抗拉强度，伸长率及气密性指数均可满足锂离子电池生产及运用需要。上述原料的价格低廉，易于采购，因此可有效降低锂离子电池的阻燃成本。

本发明具有环保、价格低廉，物理机械性和阻燃性优越的优点。
